KLINGERSIL C-4509

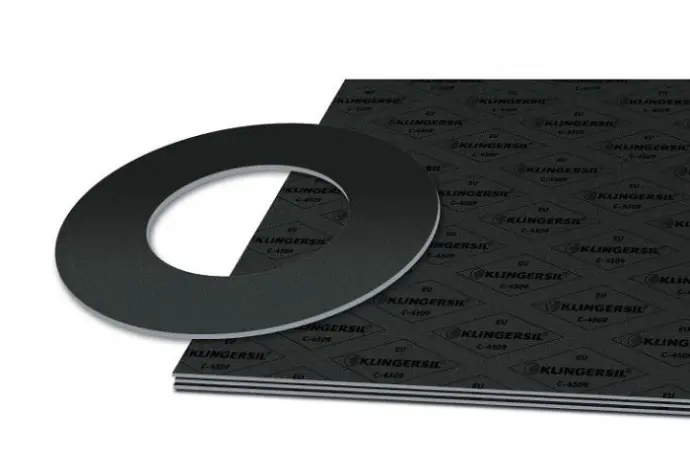

KLINGERSIL® C-4509
耐高压垫片，适用于极高热应力和机械应力。
KLINGERSIL® C-4509 耐高压垫片，特别适用于极高的热应力和机械应力。膨胀金属增强结构使得密封材料具有较高的抗应力和承载能力，适用于高螺栓载荷。基础材料为具有防火安全等级的KLINGERSIL®C-4500密封材料
基础成分
碳纤维+NBR+膨胀金属增强结构
应用领域
广泛应用于化工行业，主要用于碱性介质以及蒸汽介质。
主要特征
- 碳纤维的利用
- 膨胀金属增强结构
- 优化应力松弛
优势
- 适用于高压工况
- 在承受高压时，具有较强的抗爆裂或分离能力
- 确保高压环境下更加安全，具有较高的内压安全性。
技术参数
当垫片厚度为2.0mm时：
压缩性 ASTM F 36 J | % | 10 | |
回弹率 ASTM F 36 J | % | 62 | |
应力松弛 DIN 52913 | 50 MPa,16 h / 300 °C | MPa | 43 |
应力松弛 BS 7531 | 40 MPa, 16 h / 300 °C | MPa | 41 |
KLINGER 冷/热压缩 50 MPa | thickness decrease at 23 °C thickness decrease at 300 °C | % % | 8 6 |
加液后厚度增加 浸入 ASTM F 146 | Oil IRM 903: 5 h / 150 °C Fuel B: 5 h / 23 °C | % % | 3 5 |
密度 | g/cm3 | 2.0 |
ASME-规范密封系数
用于垫片厚度 1.0 mm | 密封等级 0.1 mg / s x m | MPa | y 30 m 3.1 |
用于垫片厚度 1.5 mm | 密封等级 0.1 mg / s x m | MPa | y 30 m 4.0 |
用于垫片厚度 3.0 mm | 密封等级 0.1 mg / s x m | MPa | y 30 m 6.0 |

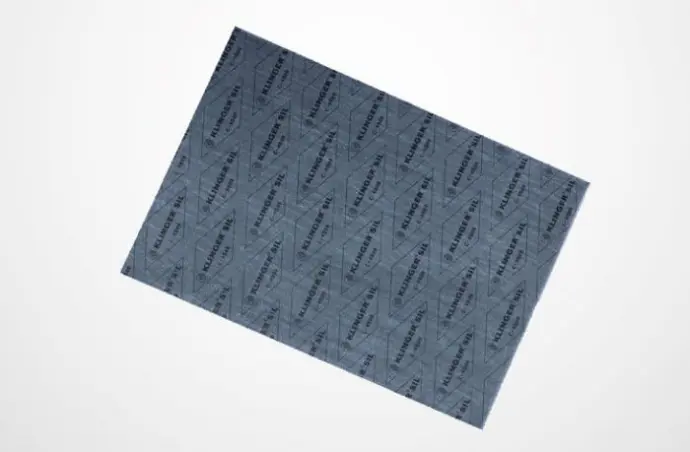

标准板材的尺寸
| KLINGERSIL® C-4509 尺寸 | 1000 x 1500 mm, 2000 x 1500 mm |
| KLINGERSIL® C-4509 L 尺寸 | 1000 x 1230 mm, 2000 x 1230 mm |
| 厚度 | 1.0 mm, 1.5 mm |
| 公差 | 厚度公差根据 DIN 28091-1 长度 ±50 毫米，宽度 ±50 毫米 |
可根据要求提供其他厚度、尺寸和公差。
功能和耐用性
KLINGER垫片的性能和使用寿命在很大程度上取决于正确的存储和安装，这些因素是制造商无法完全控制的。尽管如此，我们可以保证我们产品的卓越质量。考虑到这一点，请务必注意我们的安装手册，以确保垫片的正确使用和长期可靠性。
